别再问我空调原理和零部件是干嘛的!这个PPT请拿去

来源:微信公众号:换热器联盟网址:

转载自换热器联盟

      分享了这么多专业知识,结果还是会有人问小编空调到底有哪些零部件?起什么作用?好吧,今天就再多讲一讲!

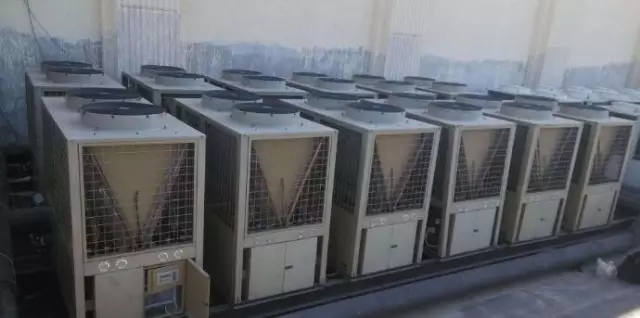

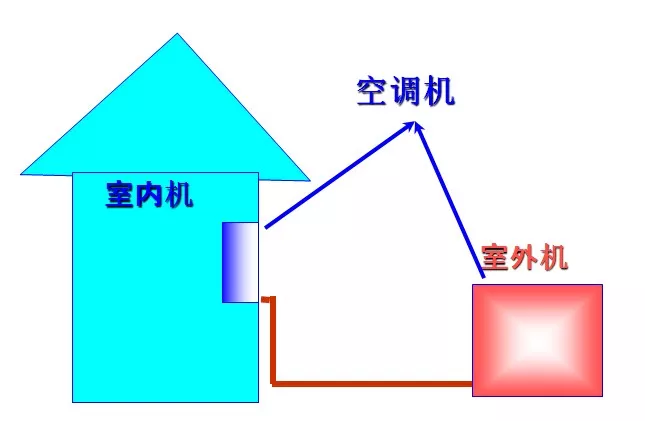

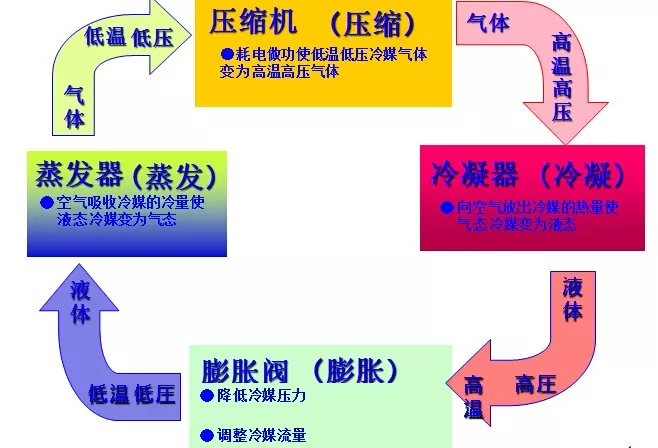

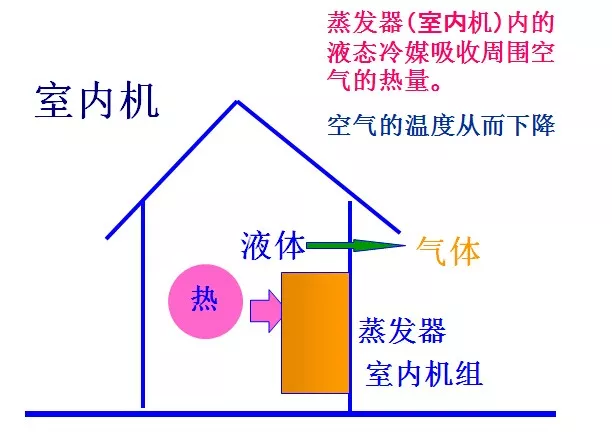

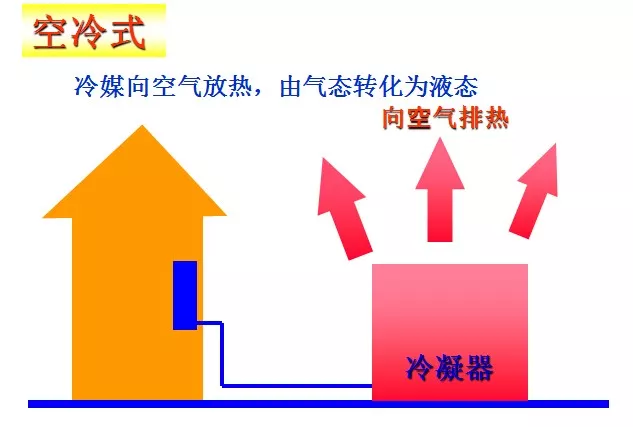

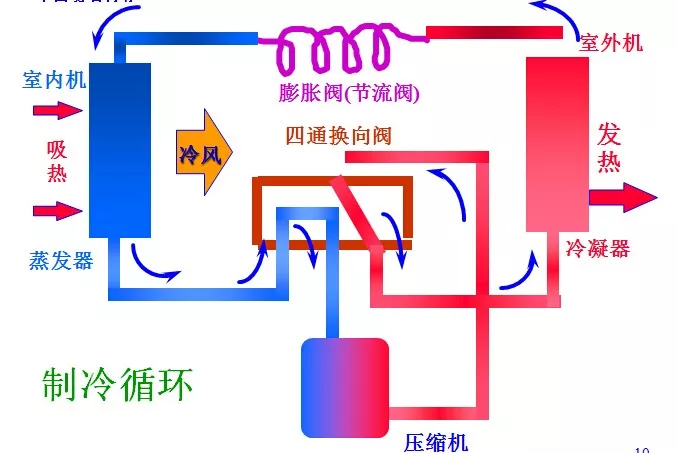

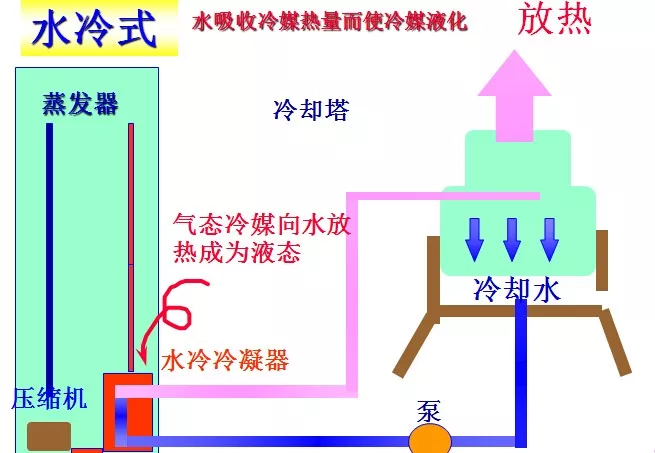

空调原理

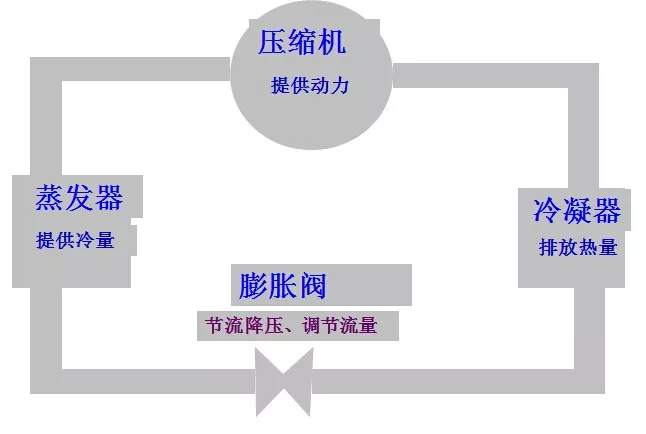

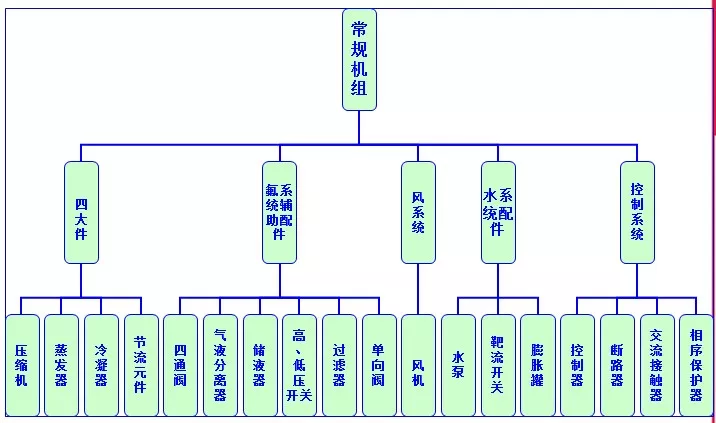

空调四大件

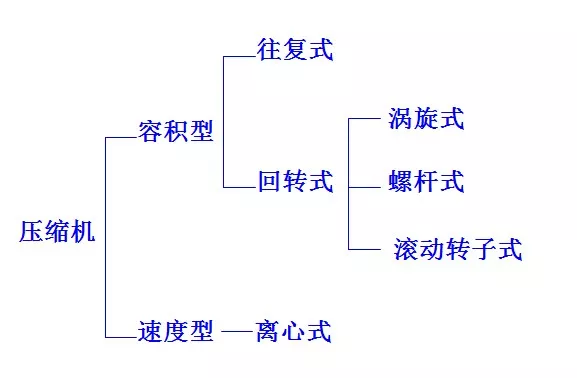

一:压缩机

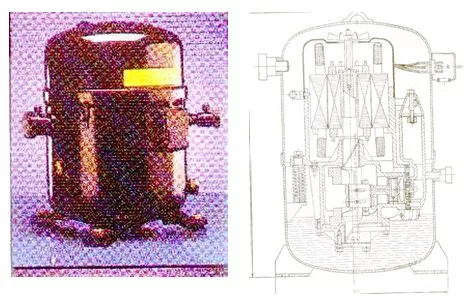

1、往复式(活塞式)压缩机

用于商业建筑或家用设施

1-130 冷吨

用于商业建筑或工业设施

与汽车发动机工作原理类似

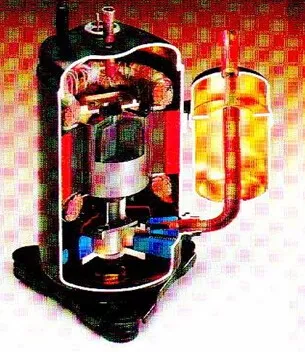

2、滚动转子式压缩机



一般用在3冷吨以下空调机组上,家用空调机组上常用。


特点:

零部件少,结构简单。

没有吸气阀,余隙容积小

体积小,重量轻,运转平稳。缺点:密封性能差,震动较大。

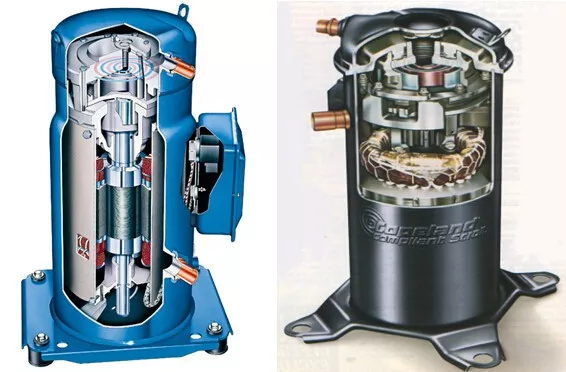

3、涡旋压缩机


单机容量3HP~25HP,主要用在中央空调(家用和商用)。


特点:

a.涡旋机效率高,有利于节能
b.
柔性启动,噪音低
c.
体积小、重量轻
d.
运行平稳、气流脉动小、扭矩变化小、寿命长
e.
抗液击能力强

4、螺杆压缩机


单机容量40HP~400HP,主要用于商用中央空调和其他较大型设备。


特点:

a.结构简单,易损件较少

b.较大压力差下,排气温度低

c.有良好的输气调节性能

缺点:体积大,重量大,价格贵。


二:换热器(含蒸发器和冷凝器)


1、翅片换热器

特点:

不需要冷却水,安装方便制作工艺简单,使用可靠。

缺点:换热效果相对水冷换热器较差,体积较大,表面容易积聚灰尘及污垢影响换热,需要及时清理。



2、水冷换热器-板式换热器

特点:

钎焊板式换热器-结构紧凑,易安装,重量轻,用水量小,换热效率高。

可拆式板式换热器-结构紧凑、灵活性高、维修方便、换热效率高。

缺点:受水质影响较大,如果水质差,则较易脏堵和腐蚀。另外若缺少保护措施,容易冻坏。


3、水冷换热器-套管换热器


特点:

制作简单,对水质要求相对较低,换热效果好,不宜脏堵。

缺点:体积和重量相对较大,流体压力损失较大。主要用在中小型装置上。

4、水冷换热器-壳管换热器-干式



5、水冷换热器-壳管换热器-满液式


三:节流元件

各种节流元件的对比


空调其他辅助配件




一:氟路配件


作用:

  气液分离器:通常安装在压缩机的吸气管上,可使返回压缩机的制冷剂中的液体分离出来并储存在其底部,防止压缩机发生液击现象。

 储液器:暂存储存系统多余的制冷剂,调节系统制冷剂量。

四通换向阀

作用:热泵型空调是通过四通换向阀来改变制冷剂的流向,以使其夏天能制冷,冬天能制热。

高低压开关:



高低压开关是一种由压力信号控制的电器开关,防止空调管路上的压力过高或过低。

干燥过滤器:



用于过滤水分和杂质,保持制冷系统的干燥和清洁,通常安装再节流元件之前。

电磁阀

用于自动接通和切断制冷系统的管路,是由电流通过电磁铁产生电磁吸力来控制阀门的起闭。

视液镜


当制冷系统管路内含有的水分过多时,视液镜上的指针将指向黄色的表格,此时应停止系统的运转。

单向阀作用


保证制冷剂流向正确。

二:风系统


风机,常见的形式有轴流式和离心式。根据不同的风量、压头选择使用,一般室外机使用轴流式的较多,离心式主要用在室内机中。

三:水系统


1、微压差开关

通过检测换热器进出水压差并与动作流量的相应压差值进行比较,输出开关信号,从而准确控制水流量。



使用要求:

1)开关安装位置应尽量靠近换热器进出水口,且水平正置安装(接线盒在上方)。

2)”+”接进水口,“-”接出水口。

3)开关铜体及连接管要加装保温层,以防冻裂。

4)严禁打开压差开关铜体!

2、放气阀

 作用:水系统中有空气混入时,通过放气阀放掉空气。

使用要求:放气阀应安装在系统水路最高点或局部最高点,带延长管的注意保温。水系统开启后,要先通过放气阀将系统内空气放掉。

放气阀有自动和手动两种,如下图:
